貼片電容封裝尺寸對照表選型
瀏覽次數：7305
|
發布日期：2023-10-12
貼片電容是電子器件中常用的元器件之一，主要用于電路中儲存電荷、消除高頻噪聲等作用。常用貼片電容封裝尺寸可分為：01005、0201、0402、0603、0805、1206、1210、1812、1825、2225、3012、3035等十二種英制標準的封裝尺寸，其中01005、0201、0402、0603、0805、1206為常用的封裝尺寸貼片電容其容量范圍一般在0.1pF~10uF；而1210，1812，1825，2225， 3012、3035這幾種為大規格的貼片電容封裝尺寸，其容量范圍在1uF~100uF等。

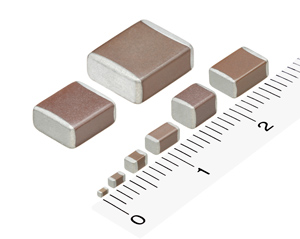

一、貼片電容封裝形式：
貼片電容的封裝形式種類繁多，通常有以下五種常見封裝形式：
0201貼片電容
封裝尺寸為0.6mm×0.3mm，適用于小型化設計，如手持設備、無線傳感器等。
0402貼片電容
封裝尺寸為1.0mm×0.5mm，適用于小型PCB板、手持設備等場合。
0603貼片電容
封裝尺寸為1.6mm×0.8mm，適用于電子設備的大多數應用場合。
0805貼片電容
封裝尺寸為2.0mm×1.25mm，適用于大型PCB板、電源模塊等應用場合。
1206貼片電容
封裝尺寸為3.2mm×1.6mm，適用于大型電源模塊、工業控制等應用場合。
以上主要介紹分享：貼片電容封裝尺寸：如有需要貼片電容請留言聯系，我們會在第一時間回復您，品牌可選國巨、村田、風華、華新科、TDK等品牌；聯系電話：13712101206 大量現貨庫存，型號齊全，價格優惠，交期穩定，快速發貨。
